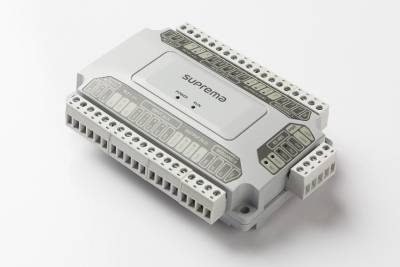

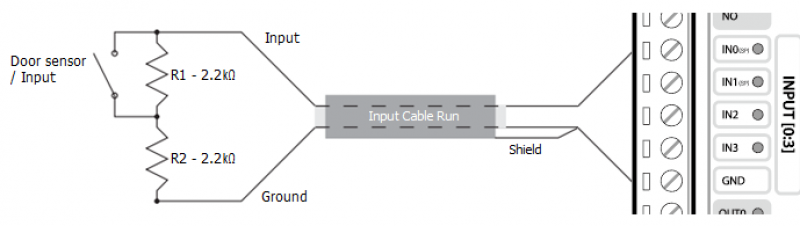

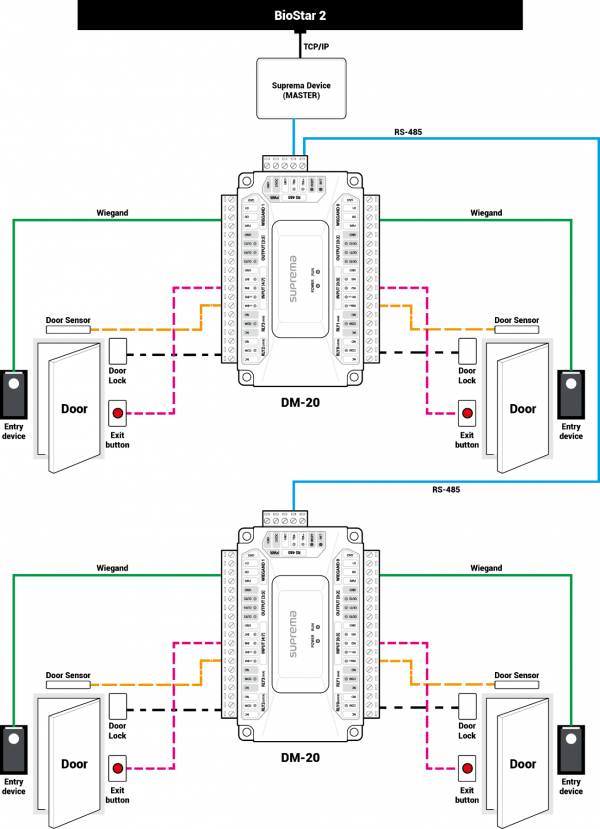

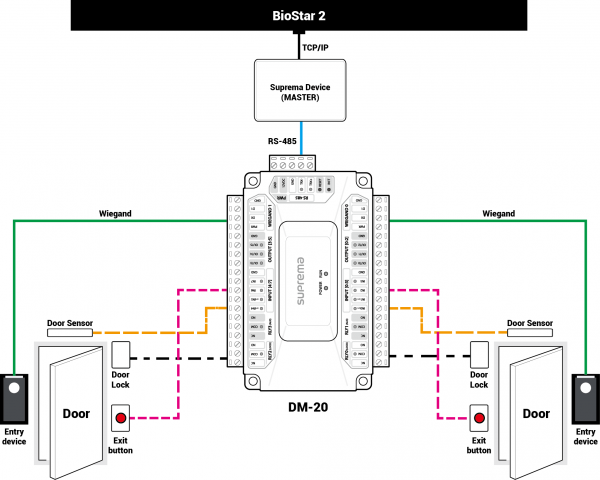

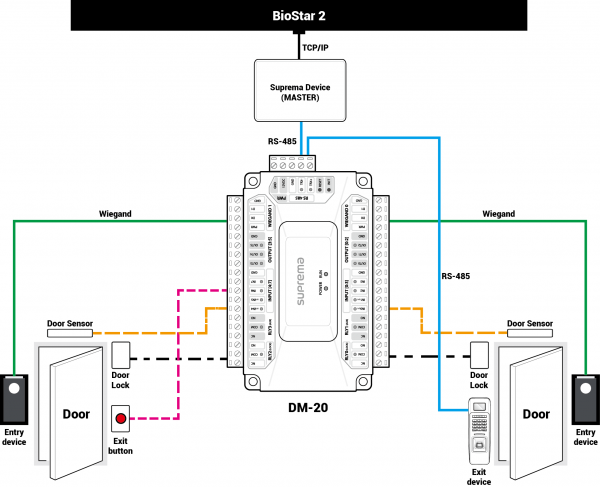

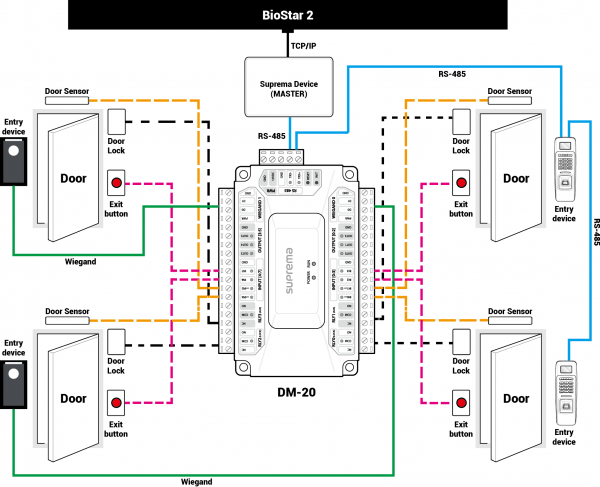

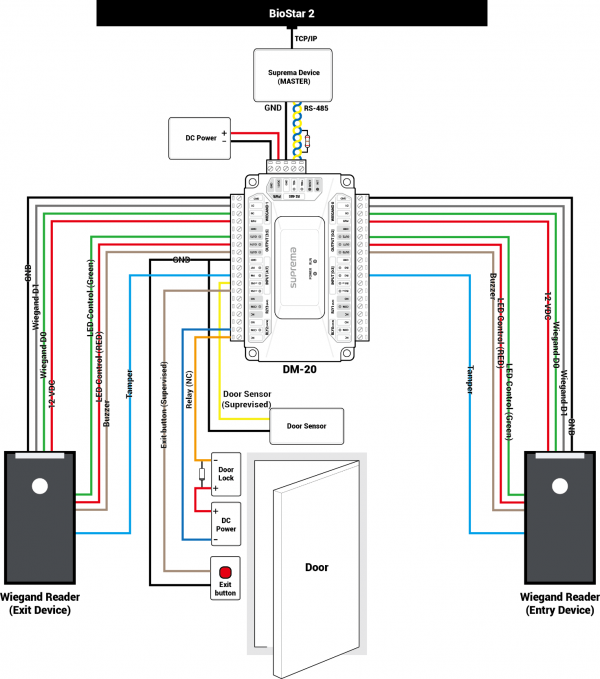

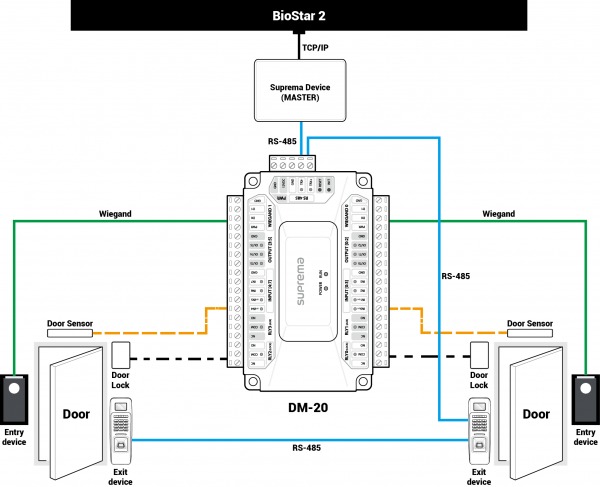

이전 판 책에 추가 PDF로 내보내기 목차 DM-20 연결도 출입문 제어 모듈, DM-20 소개 특징 Supervised Input 원리와 연결 BioStar 2와 DM-20 세부 연결도 Wiegand 리더 x 2 Wiegand 리더 x 1, 슬레이브 장치 x 1 시스템 구성도 출입문 2개 제어 출입문 4개 제어 안티패스백 책 생성기 내 책으로 이 페이지 추가 책 생성기 내 책에서 이 페이지 제거 책 관리 (0 페이지) 도움말 DM-20 DM-20 연결도 출입문 제어 모듈, DM-20 소개 DM-20은 Wiegand 리더와 다양한 I/O 장치를 제어할 수 있는 출입문 제어 모듈입니다. 4개의 Supervised Input 단자와 다양한 I/O 인터페이스를 가지고 있으며, BioStar 2와 연동하여 Wiegand 리더의 LED, Buzzer, Tamper 등을 제어할 수 있습니다. 특징 BioStar 2와 연동하여 Wiegand 리더의 LED, Buzzer, Tamper 등을 제어할 수 있습니다. Supervised Input 단자를 이용하여 ON, OFF, 단선, 단락을 감지할 수 있습니다. BioStar 2의 ‘작업 조건 및 동작’ 기능을 이용하면 단선이나 단락이 감지될 경우 수행할 작업을 설정할 수 있습니다. 1개의 DM-20에 2개의 Wiegand 리더를 연결할 수 있으며, DM-20을 RS-485 데이지 체인으로 연결하면 Wiegand 리더를 최대 62대까지 연결할 수 있습니다. Wiegand 리더를 위한 전원 출력 단자 (12V, 최대 1.5A)를 가지고 있습니다. 다양한 연결을 지원합니다. - RS-485 x1 - TTL input x4 - TTL output x6 - Wiegand x2 - Relay x4 - Supervised Input x4 케이블 연결 방법은 DM-20의 설치 가이드를 참고하십시오. Wiegand 리더 설정과 DM-20의 Supervised Input 설정은 BioStar 2 관리자 설명서를 참고하십시오. Supervised Input 원리와 연결 Supervised Input은 회로에 흐르는 전압을 감지하여 장치의 4 가지(단선, 단락, 켜짐, 꺼짐) 상태를 감시하며 아래 그림과 같이 저항을 연결하여 사용합니다. [Supervised Input 연결도 예시] 위와 같이 연결하면 전류의 흐름에 따라 회로는 아래와 같은 저항을 갖게 됩니다. 스위치가 닫힌 상태(ON)일 때 전류는 R1에서 R2 방향으로 흐르지 않고 스위치에서 R2방향으로 흐르므로 회로의 저항은 2.2㏀ (R2)이 됩니다. 스위치가 열린 상태(OFF)일 때 전류는 R1에서 R2 방향으로 흐르므로 회로의 저항은 4.4㏀ (R1 + R2)이 됩니다. 회로가 단선된 경우에는 저항이 무한대로 증가하고 전류가 흐르지 않게 됩니다. 접지선이나 입력 포트에 연결된 선이 단락되면 회로의 저항은 0이 됩니다. [장치 상태에 따른 DM-20의 LED 상태와 회로 저항값] 상태 DM-20 LED 상태 회로 저항 ON 초록색 2.2 ㏀ OFF 꺼짐 4.4 ㏀ 단선 주황색 무한대 단락 빨간색 0 [기준 전압] 상태 1K 2.2K 4.7K 10K ON 0.4~0.7V 0.8~1.3V 1.4~1.8V 2~2.4V OFF 0.8~1.2V 1.4~1.9V 1.9~2.5V 2.5~2.9V 단선 3.1~3.3V 3.1~3.3V 3.1~3.3V 3.1~3.3V 단락 0~0.2V 0~0.2V 0~0.2V 0~0.2V DM-20은 1 ㏀, 2.2 ㏀, 4.7 ㏀, 10 ㏀ 저항을 연결하여 사용할 수 있습니다. DM-20은 4개의 Supervised Input 단자(IN0(SP), IN1(SP), IN4(SP), IN5(SP))를 제공합니다. BioStar 2와 DM-20 BioStar 2에 등록된 DM-20은 장치나 스위치의 단선 및 단락을 모니터링할 수 있으며, ‘작업 조건 및 동작’을 설정하여 사용자가 미리 설정한 신호를 출력하거나 관리자에게 이메일을 전송할 수 있습니다. 세부 연결도 Wiegand 리더 x 2 Wiegand 리더 x 1, 슬레이브 장치 x 1 시스템 구성도 DM-20은 다양한 방법으로 출입문을 구성할 수 있습니다. 하나의 DM-20에 2개의 Wiegand 리더를 연결할 수 있으며, RS-485를 이용하여 슬레이브 장치 및 DM-20을 데이지 체인으로 연결하면 많은 출입문을 손쉽게 제어할 수 있습니다. 출입문을 구성하는 방법은 각 구성도 예시를 참고하십시오. 출입문 2개 제어 구성 요소: 마스터 장치 x 1, DM-20 x 1, Wiegand 리더 x 2 구성 요소: 마스터 장치 x 1, DM-20 x 1, 슈프리마 장치(슬레이브) x 1, Wiegand 리더 x 2 출입문 4개 제어 구성 요소: 마스터 장치 x 1, DM-20 x 1, Wiegand 리더 x 2. 슈프리마 장치(슬레이브) x 2 구성 요소: 마스터 장치 x 1, DM-20 x 2, Wiegand 리더 x 4 안티패스백 구성 요소: 마스터 장치 x 1, DM-20 x 1, 슬레이브 장치 x 2, Wiegand 리더 x 2
