엘리베이터 구성

BioStar 2.4.0 버전은 엘리베이터를 구성하여 층 권한을 제어할 수 있는 기능이 추가되었습니다. 이 문서는 엘리베이터를 설정하기 위한 물리적인 구성 방법과 설정 방법에 대해 설명합니다.

OM-120은 12 개의 릴레이 출력을 사용할 수 있는 다중 출력 제어 모듈입니다. BioStar 2와 연동하여 엘리베이터를 구성하면 층 출입 관리에 사용할 수 있습니다.

하나의 마스터 장치에 RS-485 데이지 체인으로 16 대까지 연결할 수 있으며, AUX 입력도 사용할 수 있습니다. 또한, 안티패스백 구역이나 화재 경보 구역과 연동하여 다양하게 활용할 수도 있습니다.

BioStar 2에서 엘리베이터를 구성할 때 반드시 필요한 요소는 컨트롤러, 리더, 모듈입니다.

• 컨트롤러는 리더에서 스캔한 크리덴셜 매칭과 출입 그룹을 확인하는 역할을 수행하며 슬레이브 장치의 릴레이를 제어합니다. 하나의 마스터 장치만 선택할 수 있습니다.
• 리더는 엘리베이터 내부에 설치되어 크리덴셜을 스캔하는 역할을 수행합니다. 마스터 장치, 슬레이브 장치, Wiegand 장치를 선택할 수 있으며, 여러 장치를 선택할 수 있습니다.
• 모듈은 컨트롤러에서 인증한 결과에 따라 엘리베이터 버튼을 제어하는 신호를 출력합니다. OM-120만 설정할 수 있으며, 여러 모듈을 선택할 수 있습니다.

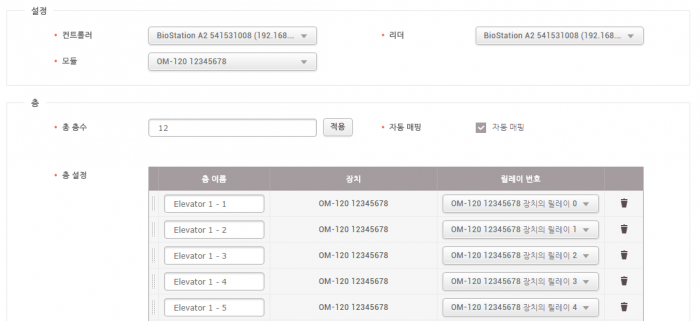

[BioStar 2 엘리베이터 설정 화면]

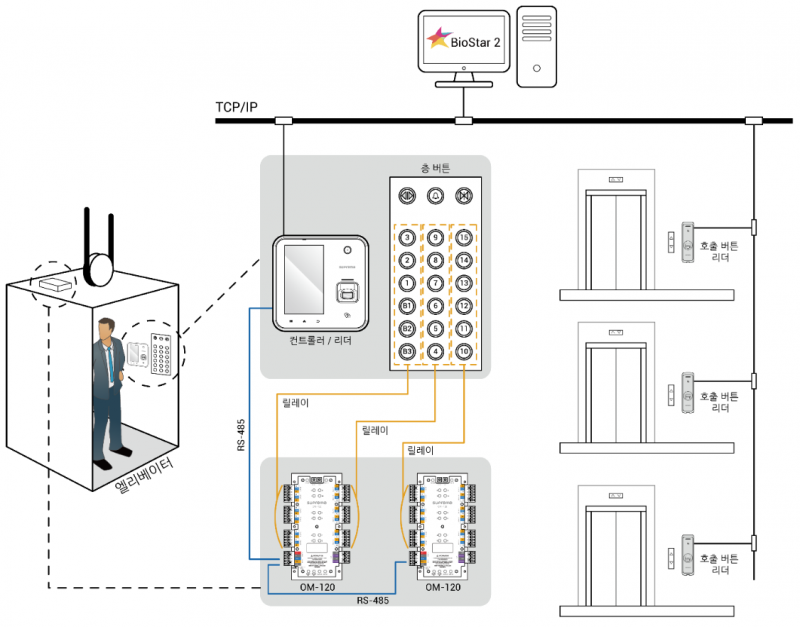

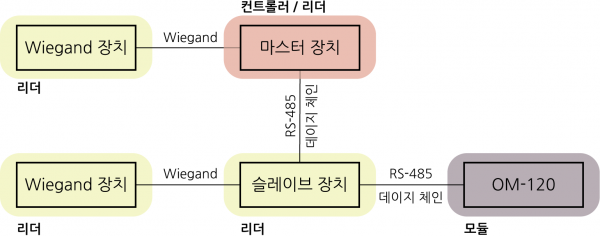

즉, 엘리베이터 제어를 구성하는 각 장치의 물리적인 연결 구조와 수행 가능한 역할은 아래와 같습니다.

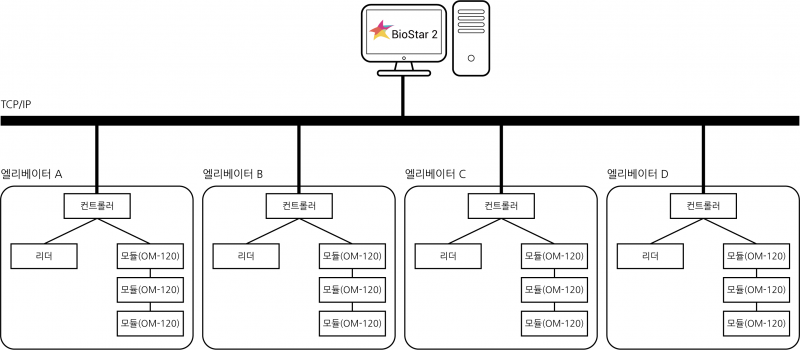

BioStar 2.4.0 버전에서 하나의 컨트롤러는 하나의 엘리베이터에만 추가할 수 있기 때문에 4 대의 엘리베이터를 제어하려면 각각의 컨트롤러가 필요합니다. 즉, 물리적인 구조를 고려할 때 아래와 같은 방식으로 연결할 수 있습니다.

물리적인 연결과 구성이 완료된 뒤 BioStar 2에서 층 등급과 출입 그룹을 설정해야 층 버튼이 올바르게 동작합니다.

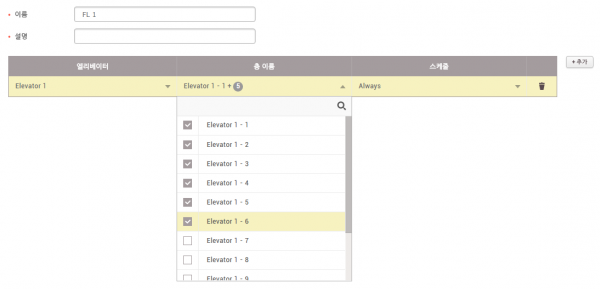

출입 통제 메뉴를 클릭한 뒤 층 등급 추가를 클릭하면 층 등급 설정 화면이 나타납니다. 등록된 엘리베이터를 선택한 뒤 출입이 가능하도록 설정할 층 이름을 선택하십시오. 이 동작은 어떤 엘리베이터에서 몇 층까지의 권한을 부여할 지를 설정합니다.

아래 예제는 Elevator 1에서 6 층까지만 사용할 수 있는 사용자를 위한 설정입니다.

[층 등급 설정 화면]

층 등급을 올바르게 설정했다면 출입 등급 추가를 클릭하여 설정한 층 등급을 사용자에게 지정하는 작업을 수행하십시오.

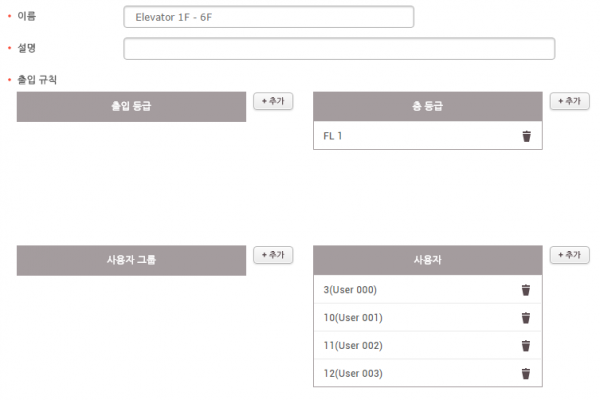

위와 같이 설정하면 Elevator 1에서 User 000, User 001, User 002, User 003이 인증할 때 1 ~ 6 층의 버튼이 활성화되는 것을 확인할 수 있습니다.
