BioStar 2.7에서부터 BioStar 1에서 지원했던 비주얼맵과 유사한 기능인 그래픽 맵을 지원합니다. 그래픽 맵은 각각의 출입문의 상태를 BioStar 2에서 가시적으로 확인할 수 있는 기능입니다.

출입통제 어드벤스 이상 라이선스를 활성화하면 그래픽 맵 보기(Graphic Map View) 메뉴가 나타납니다.

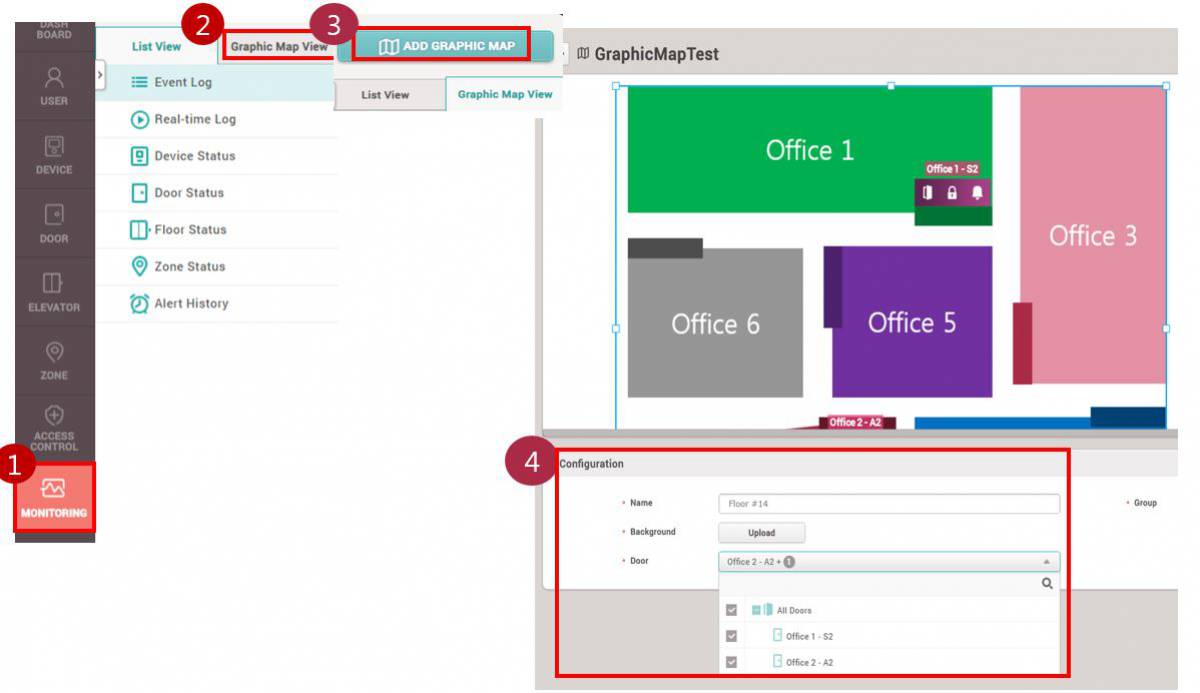

1) 모니터링(MONITORING) > 2) 그래픽 맵 보기(Graphic Map View) > 3) 그래픽 맵 추가(Add Graphic Map)를 클릭하십시오. 그래픽 맵 구성 페이지가 나타납니다.
4) 여기에서 그래픽 맵의 이름, 배경(도면), 출입문을 설정할 수 있습니다.

그래픽 맵은 각 출입문의 상태를 어떻게 표시할까요?

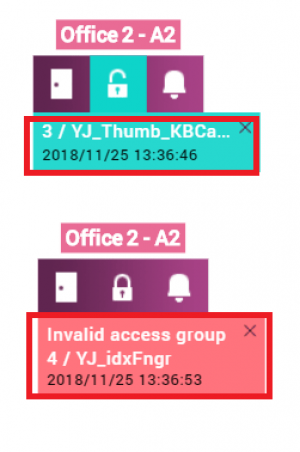

1. 로그

각 출입문에서 발생한 이벤트에 대한 로그가 표시됩니다. 상태 바의 사이즈는 이름의 길이에 따라 달라지며, 최대 폭(200)을 초과할 경우 줄임표(…)로 표시됩니다.

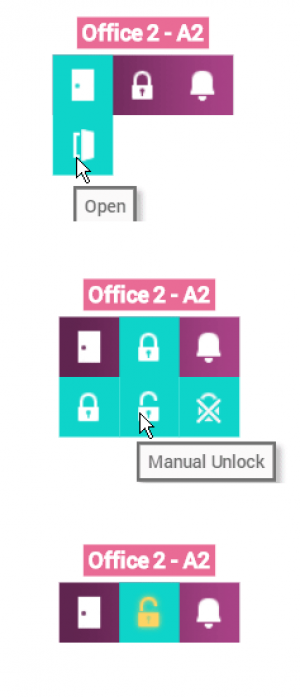

2. 출입문 제어

그래픽 맵에서 출입문을 제어할 수 있습니다. 출입문 아이콘을 클릭하면 출입문이 일시적으로 열리며, 아이콘이 열린 상태로 표시됩니다. 릴레이가 수동 상태인 경우 출입문 열림을 해제하지 않으면 릴레이 아이콘(자물쇠)이 노란색으로 바뀌고 출입문이 잠기거나 잠금 해제됩니다.

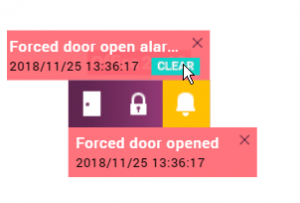

3. 알람

출입문에서 알람이 발생하면 그래픽 맵에 출입문 상태 메시지와 알람 해제 버튼이 표시됩니다. 그러나 이 알람은 작업 조건 및 동작의 상태를 표시하지는 않으며, 출입문 옵션에서 설정한 알람(장시간 열림 / 강제 열림 / 안티패스백)표시됩니다. 이 부분은 향후 개선될 예정입니다.
