XPass D2キーパッドタイプ(XPD2-GKDB)の構成

XPass D2のキーパッドタイプは、BioStar 2.6.2とともに発売されたRFIDカードリーダーです
これはカードまたはPINを読んでコントローラーに送信するダミーリーダーで、データマッチングを直接には行いません。
このデバイスはスレーブデバイスで構成して使用することができ、Wiegandリーダーで構成する場合には、Wiegand出力を送信することができます。
このデバイスは基本26ビットの形式のWiegand信号を送り、Wiegand設定は別途のツールで行われます。

デバイスをスレーブデバイスとして追加するには、マスターデバイスが必要です。
スレーブデバイスを検索する方法は、下記の文書を参照してください。
RS485 Mode (Master, Default, Slave)

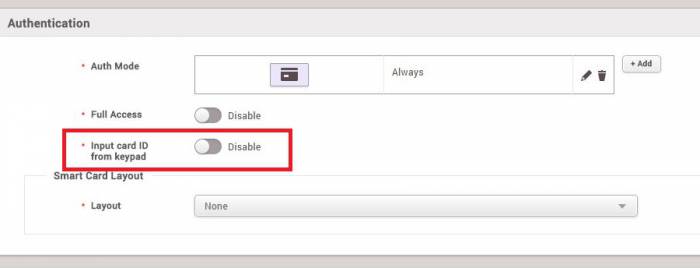

キーパッドでカードID入力(Input card ID from keypad)オプションを活性化すると、カード番号を直接入力して認証することができます。


入力可能な範囲
キーパッドで入力できる数字の範囲は8 bytesです(0~18、446、744、073、709、551、615)。

従来のデバイスをスレーブデバイスとして使用した場合、Wiegandリーダーとして使用するには、端末切断後に再設定する必要があります。
1. BioStar 2クライアントからスレーブに連結されたデバイスを削除してください。


2. 壁掛けブラケットからデバイスを分離してください。

3. デバイス後面の初期化ボタンを押して、デバイスを初期化してください。デバイスの初期化方法は、デバイスの設置ガイドを参照してください。


4. デバイスをWiegandリーダーに連結するマスターデバイスをマウスで右クリックした後、Wiegandデバイスの追加(Add Wiegand Device)を選択します。


デバイスをスレーブデバイスとWiegandリーダーで同時に使用することはできません。
